如何获取矢量图形?学会这2种方法就够了
Adobe Illustrator (以下简称AI)是一款功能强大的矢量图形制作软件,现在已由CS6版本发展到CC版,在专题图制作应用较多。现结合AICS6谈谈矢量图形获取的两种方法。
在制作好的矢量图中,经常会遇到截取矢量图的一部分“引用”或进行“加工”形成其他专题地图。如(图1)要将塔吉克斯坦矢量图中黑色方框内容“取出”,双击“橡皮擦”工具调整橡皮擦大小(一般为8pt)。按住Shift键沿黑色方框画直线形成一矩形框如(图2)。

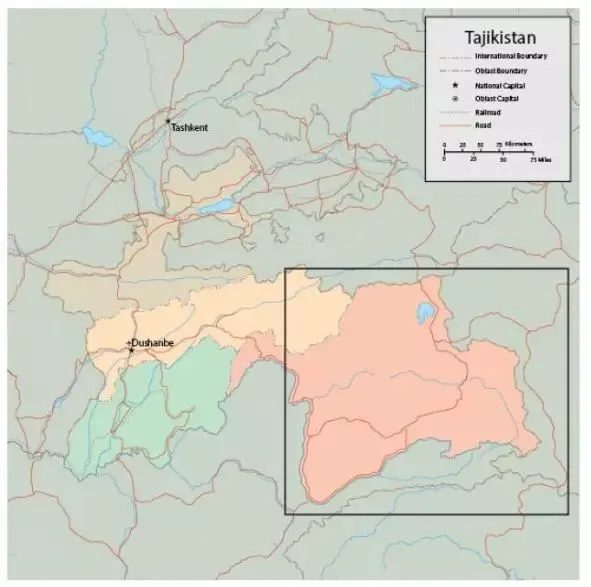

图1 “取出”黑色方框内容

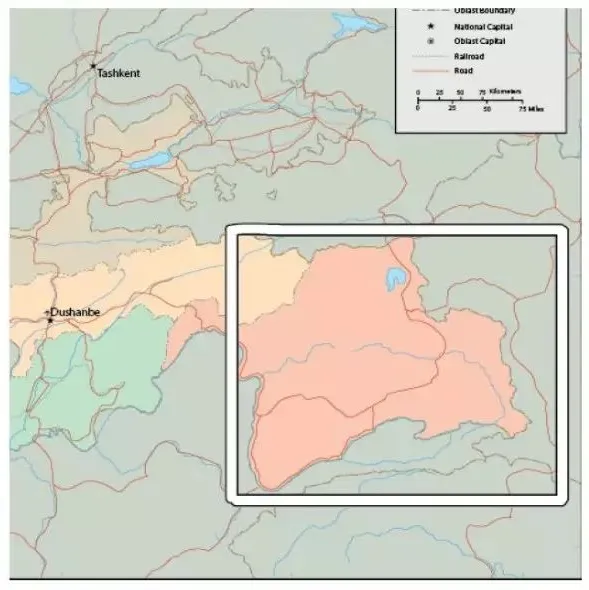

图2 绘制黑色矩形框

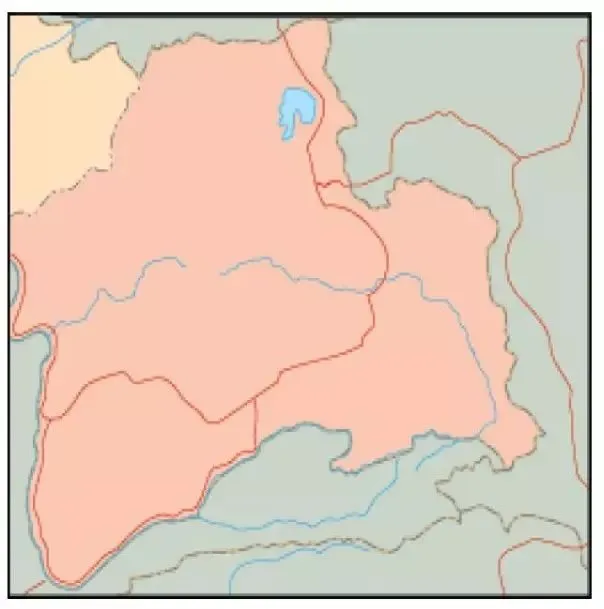

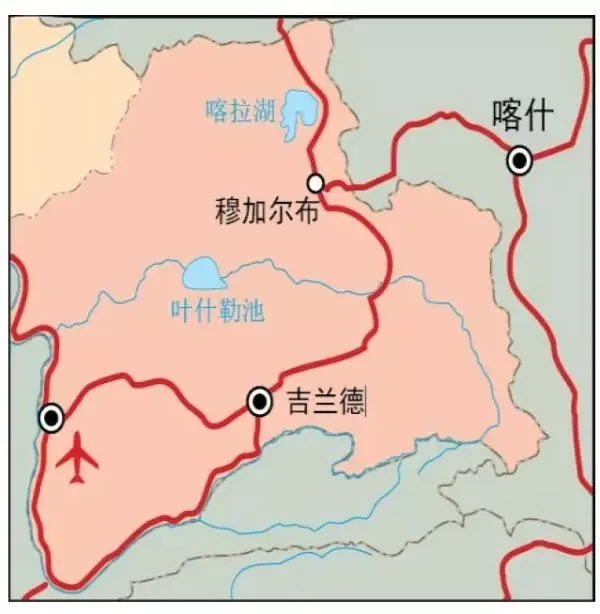

用AI“直接选择”工具框选所需内容,然后点击“选择-反向”按Del键删除不需要的内容(图3)。在此基础上对矢量图进一步编辑,如放大缩小、添加地理名称注记等如(图4)。
图3 删掉不需要的内容
图4 进一步编辑矢量图
说明:按住Shift键拖动橡皮擦工具可画0度、45度、90度直线,按Alt键可画矩形,同时按下Shift和Alt画正方形,同时对框选区域内容擦除。区域内未转化曲线的文字不会擦除,对锁定和隐藏的图层也不会擦除。
在未选定对象条件下橡皮工具可擦除不同图层的对象,在对象处于选定状态则只对选择的对象擦除而不会影响到其他对象。对不规则区域矢量图截取可沿选取范围用铅笔或钢笔工具画出范围路径,然后用橡皮擦工具沿路径进行擦除。此外,用橡皮擦工具擦除不规则区域后用套索工具选择范围,然后反向选择删除不需要内容也可获取所需范围矢量图形。
对编组对象可用钢笔工具画出范围,用“路径查找器工具”面板中的裁减功能进行裁切,然后对裁切后的矢量图取消编组。
利用剪切蒙版获取局部矢量图形,先对矢量图进行编组,然后建立剪切蒙版,蒙版与矢量图需在同一图层内。
对办公软件(如Office)和图像处理软件(如Photoshop)生成的简单位图可直接复制图像粘贴到AI中进行图像临摹。选定对象,点击控制面板“图像描摹”,然后点击“扩展”按钮,图像就变为矢量图形如(图5)所示,Office Word 2013中的剪贴画在AI临摹效果。扩展后的矢量图形要进一步编辑还应将对象“取消编组”。

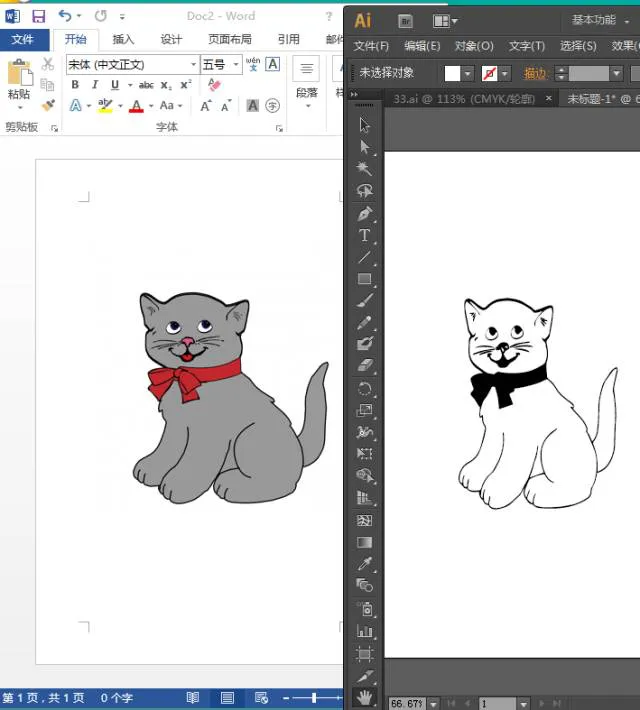

图5 将图像变为矢量图形
对比较模糊或复杂的图像不能进行图像临摹,可采取手工临摹的方法。将图像置入图层锁定,调节透明度(一般为50%)如(图6)。新建图层根据图像选择合适描边宽度和颜色,用钢笔或铅笔工具沿图像轮廓临摹形成大概轮廓,然后放大视图对局部再进行“细加工”如(图7)临摹编辑后效果。

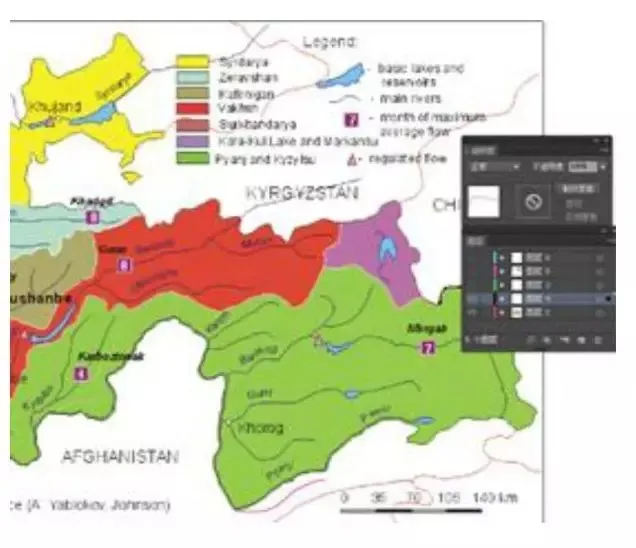

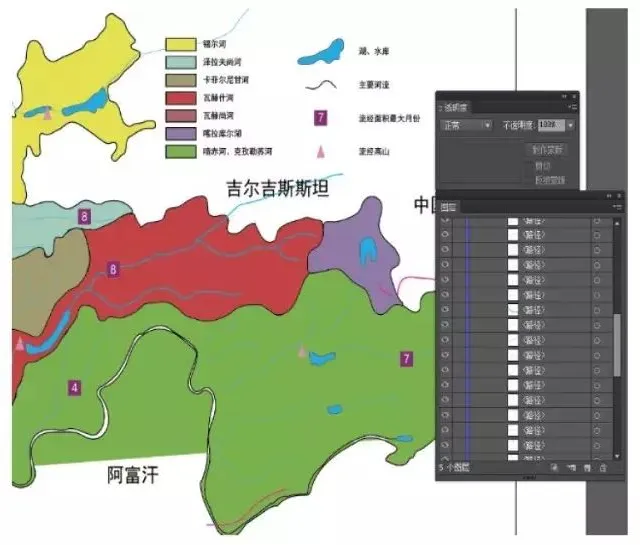

图6 调节图像不透明度
图7 编辑后图像效果图
