08、05 型胶印机上摆式前规矩的调节方法！
上摆式前规矩是 08、05 型胶印机定位机构的核心组成部分之一，在整个印刷过程中起着十分重要的作用，是印刷产品质量的重要保证，也是衡量整台设备性能的重要指标之一。本文介绍了 08、05 型胶印机上摆式前规矩的调节方法。
上摆式前规矩是 08、05
型胶印机定位机构的核心组成部分之一，是纸张在叼口边缘准确定位的挡纸部件，使每一张进入印刷机的纸张保持同一个位置，在整个印刷过程中起着十分重要的作用，是印刷产品质量的重要保证，也是衡量整台设备性能的重要指标之一。

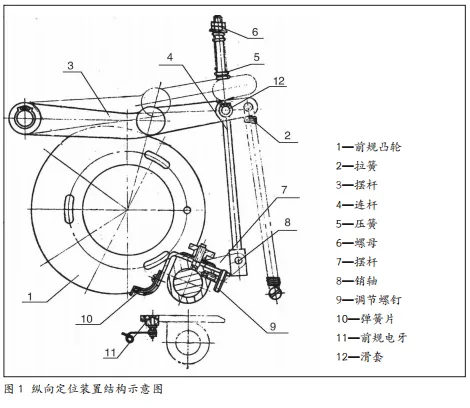

上摆式前规矩由横向定位装置和纵向定位装置两部分组成。纵向定位装置称为前规矩，它是控制纸张的纵向位置的机构，起着纸张纵向定位的作用，其结构如图 1 所示。
操纵面前规凸轮控制其运动轨迹，摆杆 3 上的滚子轴承通过拉簧2 与凸轮紧紧贴合，使滚子轴承与凸轮保持一定接触压力，实现摆杆3 按凸轮轨迹准确运动。连杆 4 的上下运动，实现前规摆杆 7 带动前规轴以两墙板轴孔作一定角度的转动。在前规轴上安装有 4 个(2 对)前规弯板，前规轴一定角度的往复转动，带动在前规轴上的规体同前规定位弯板上下摆动，从而实现上摆式前规矩的运动。

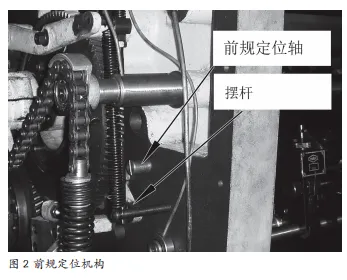

当前规矩控制凸轮的大面与滚子接触时，正好是前规矩在递纸牙台稳纸定位的位置，这时摆杆上摆与前规定位轴相接触，使压簧 5 压 缩量增大，压簧的压力可通过其上的两螺母 6 来调节。压簧压缩量越大，前规摆杆 7 与靠山的接触压力也越大，使前规矩在递纸牙台上的稳定性更高。调节时，摁“点动”按钮，使设备慢慢转动到前规凸轮大面与摆杆滚子 3 相接触，此位置也是摆杆抬起的最高位置，调节连杆 4 上的压簧螺母 6，使压簧 5 压缩量大些，这样便有足够的拉力克服高速运动过程中的振动，从而确保前规矩在递纸牙台上的稳定性。
当凸轮转向小面与摆杆滚子接触时，摆杆 3 下摆，连杆 4 向下运 动，通过前规摆杆 7 带动前规轴以轴孔为中心作顺时针方向摆动，固定在其上的前规矩由稳纸定位位置运动到让纸抬起的最高位置，设备每转一周，前规矩便按凸轮轨迹作一次稳纸循环往复动作，即前规矩作一次准确的摆动运动。
调节前规矩的起落时间时，可通过前规凸轮来实现(如图 1 所 示)。当凸轮顺时针旋转时(即与运动方向相同)，可使前规矩提早下落递纸台稳纸定位，反之则推后下落稳纸定位。由于前规凸轮的运动曲线是固定的，因此在调节时只要以前规矩抬起时间为依据即可。同时，前规矩在递纸牙台上的稳纸时间可通过连杆 4 下的螺母来调节。当螺母向下旋，即与滑套 12间隙增大，这样可使前规矩在递纸牙台上的稳纸时间延长，因为摆杆上升至最高点，此时前规矩落在最低点递纸牙台稳纸位置，它通过压簧力量压住滑套 12，使前规摆杆 7 贴前规定位轴稳定前规矩。当凸轮逐渐由大面转入小面时，使摆杆由高点逐渐下落，由于压簧与滑套 12 的压力作用，前规摆杆 7 同样紧贴前规定位轴，前规矩同样处于递纸牙台上稳纸。只有当摆杆 3下落使滑套 12 贴着螺母时才将连杆 4 一同带动下落，此时前规矩抬起，摆杆滚子与前规凸轮面之间的接触压力是通过拉簧 2 来实现的。当前规矩在递纸牙台定位时，前规摆杆 7 与前规定位轴相接触，固定了前规轴的下摆位置。当凸轮的大面继续把摆杆往上抬，由于前规摆杆已在前规定位轴位置限位固定，不能再随之上升，此时只能通过滑套 12 在连杆 4 上滑动，压缩压簧来加以消除。
我们在调节前规矩的下纸时间时，应使凸轮大面接触滚子，使前规摆杆 7 与定位轴贴紧，压簧压缩量可调节螺母 6。压缩量调节应 合适，压缩量过大或过小都将对前规定位的稳定性不利，甚至在高速运转过程中发生晃动。压缩量过大就会使摆杆滚子与凸轮接触压力增大，同时加上拉簧的拉力，会加速凸轮的磨损。理论上讲，前规矩在递纸牙台上的稳纸时间越长越好，这样可以减少因输纸而引起的纸张歪斜、超前或滞后等在前规矩处的不稳定现象，此时如果前规矩定位有足够长的时间，则可弥补其不足。但此上摆式前规矩，它在一周内的运动时间是固定的，前规矩抬起时间一定，若在前规矩处稳纸时间长，必定前规矩下落早，这就影响了纸张的印刷幅面。前规矩下落过早将会阻碍前一张纸的正常输送。调节时，前规矩的下落时间只有以前一张纸全部通过为准，调节好后应慢速运转观察，前规矩抬起时，也不应碰递纸牙垫架。

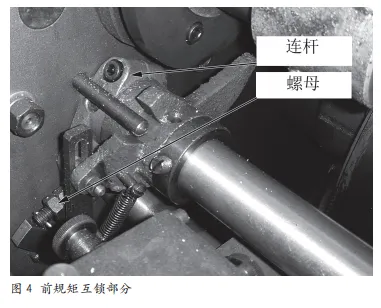

在前规轴上共有 4 个前规矩(2 对)，根据纸张幅面不同，使用其中 2 个(对称)，前规矩上挡板与递纸牙台应保持合适间隙，间隙过大则易造成纸张在前规矩处定位时因冲力使纸叼口边卷曲;间隙过小则会阻碍纸张的定位位置，使纸张出现不到位现象。前规矩上挡板(前规弯板)与递纸牙台的间隙一般调节为所印纸张厚度的3 倍为宜，个别前规矩如需单独调节时，可通过放松螺丝使前规矩座绕前规轴转动一点。但必须注意，改变径向位置时，轴向位置不能变动，以免前规矩偏离递纸牙台前规位置缺口而碰撞递纸牙台。若前规矩位置应纸张的需要而整体调节时，只要调节连杆上的螺母就能整体改变前规矩与递纸牙台的高度，(如图 4 所示)。

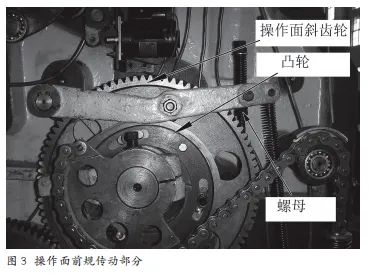

调节螺母的位置，即可改变前规矩弯板与递纸牙台的间隙，但应注意一点，在调节前规矩与递纸牙台高度时，无论是个别调节还是整体调节都应在摆杆滚子与凸轮大面相接触时进行，因为此时为前规矩下落稳纸台的最低位置。
